微波震动入侵定位报警系统
来源:时代光华 | 作者:韩羽 | 发布:2016-10-13 | 4905 次浏览 | 分享到:

室外周界入侵报警一直是个世界性的难题。以红外对射、震动电缆、震动光纤、泄露电缆为代表的传统周界入侵报警系统,因天气因素、动植物影响,带来较高的误报率,形成了“狼来了”的现象——周界安全管理人员因过于频繁的报警而置之不理,或干脆将设施关闭。

微波震动入侵报警系统具有如下突出的优势,并与传统入侵报警系统形成了显著的差异化:

  • 微波、震动多重传感器保证了系统全天候无漏报,极低的误报;
  • 在警戒线前后形成了4-5米的预警区,为提前处理警情提供了条件,防患于未然;
  • 定位精度高达2-5米(可调),可配合周界摄像机快速、精准定位到发生警情的地点,达到快速判别、快速处理的目的;
  • 配合报警管理软件和周界摄像机,具有独特的自学习功能,系统越用误报越低,越用越好用。

系统原理

微波、震动入侵定位报警系统主要由每5米一个多功能传感器、集中控制器(联动语音警告及喊话系统、探照灯系统)、主(副)服务器及联动管理软件、UPS应急电源及其他辅助部分组成。通过矩阵微波对射、三轴震动、温度检测感知, 智能判断, 快速联动, 实现墙外宽1米、高3米区域的全天候定位可靠预警。

此套方案是在周界隔离网上分布安装了若干个定位传感器并配套在隔离网上下安装具有定量打击功能的高压电网,传感器实时检测隔离网的震动和附近电磁波的频谱分布,当有人进入微波场时出现电磁扰动,经分析判断产生预警信号,提醒值班人员注意,当有人想非法穿越金属隔离网时产生震动触发报警,监控中心收到信息后对微波及震动信号进行分析判断,报警主机来负责控制现场探照灯和大功率扬声器进行威慑警告。该系统可在各种天气和物理环境下,通过软件对隔离网的震动大小、电磁波的强度进行比对、分析和环境自适应计算,使监狱、看守所做到初期预警、可靠报警、精确定位,快速出警等优点,把隐患控制到最小限度,防患于未然。

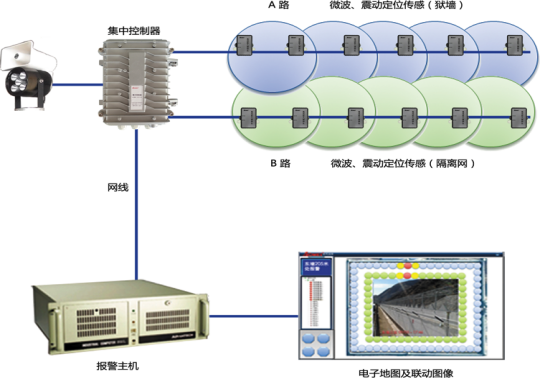

其结构示意图如下:



图三:微波震动入侵定位报警系统结构

与传统入侵报警系统的对比


类 别
指 标
主动红外 泄漏电缆 震动电缆 视频分析 微波震动
晴天警戒 易误报
大雾天气警戒 Χ Χ
雨雪天气警戒 Χ Χ Χ Χ
预警功能 Χ Χ Χ Χ
警戒空间 1.2mх1.2m Χ 立体大范围
定位精度 同防区 同防区 同防区 - 5米
LED警情地点指示 Χ Χ Χ Χ
环境温度检测 Χ Χ Χ Χ
震动检测 Χ Χ Χ Χ
语音警告提示 Χ Χ Χ Χ
与其他设备联动情况 Χ Χ Χ Χ
消除小动物误报 Χ Χ Χ Χ
安装后的美观程度
设备造价

技术参数


项目

技术参数

多功能传感器

可实现非接触、接触、温度等检测及定位, 有线、无线信息收发

警戒范围

间隔5米安装多功能传感器, 形成矩阵探测, 实现网墙内侧宽1米、高3米区域微波对射预警和震动报警;

定位精度

≤5米

多功能传感器功耗

≤0.01瓦

探测方向

微波、震动均为全向

入侵响应时间

≤2秒

告警学习

根据历史数据库学习滤除干扰;能全天候正常工作,适应各种气候环境、及各类地形地貌

网管功能

探测设备可远程更新、设备状态上报,故障自检

平台联网

电子地图展示,历史信息回放,多种安防设备联动。
系统运行控制信息与监所监控中心、省局监管指挥中心联通,实时传输系统电压、电流等运行状态、通断电工作情况和报警信息,实现联动,确保发生警情时,发出声光报警提示,使值班人员迅速判断、掌握警情,采取相应防范措施。

功能说明

  • 当有人非法接近电子网墙3~5米距离时,网墙产生预警信号,可与视频监控系统中的枪机、球机联动,发出声光警示或将现场画面在控制中心弹出(视用户需求而定)。
  • 当有人试图翻越电子隔离网防线、入侵进入警戒区时,现场设备、值班哨位系统均发出5米定位精度的对应区域的语音警情,值勤哨位同时显示报警区域坐标和图像。
  • 微波和震动多功能传感器可实现非接触、接触、温度等指标的检测和定位,有线、无线信息的收发,经报警管理软件的算法输出预警、报警信息,不受风、雨、雪、雾、高温等天气影响,实现全天候、低误报率工作。
  • 在触网报警方面,因多功能传感器输出微波、震动等多个数据,经后台算法处理,也有效滤除了动植物引起的误报。
  • 配合报警管理软件和周界摄像机,系统根据历史数据自动学习滤除干扰,记住每一次误报的数据信息,遇相同情况不再报警,使入侵报警系统越用越精准,越用误报率越低。相当于针对每一所监狱的地形地貌、气候特征、环境布局、动植物等特征进行基于自学习的订制化处理。
