TB-3周界防范智能高压电网系统
来源:时代光华 | 作者:韩羽 | 发布:2016-10-13 | 6616 次浏览 | 分享到:
监所安防重点是周界安全防范设施,其唯一具有打击效果和威慑力的就是周界高压电网,它是监所的最后一道防线。若高压电网设备不能实现全天候有效打击和事故预警,其后果则不堪设想。因此周界高压电网系统是监所安全防范系统的最重要组成部分,其目标是在监所围墙周界建立一套能全天候、防短路、防失效、运行可靠的高压电网,对周界围墙进行24小时不间断的防范警戒,有效防止在押人员脱逃和外界非法入侵。
国家新颁布的《GB25287-2010高压电网装置》标准于2011年10月份实施,由于现有国内的电网系统大多采用的还是GA247-2000制定的老标准,不满足新颁布国标要求并且存在以下安全漏洞:
  • 晴天易漏报警、恶劣天气易误报;
  • 恶劣天气漏电和限流电阻将能量消耗,基本失去打击作用;
  • 高压电网线间没有压差,非法人员易攀越;
  • 主机故障会造成多个区域电网失效;
  • 高压箱不具备IP联网管理及联动控制;
  • 无法实现信息化管理、报警集中管理、联动管理。
时代光华TB-3型周界智能高压电网采用多项专利技术,克服了传统电网的弊端,符合并超越了新国标GB25287-2010的要求,特点如下:
  • 符合国家强制性标准:周界防范高压电网装置(GB25287-2010);
  • 高压箱可根据天气变化自动调节打击量;
  • 全火线、每根电网对地、线间均有高压;
  • 线间或对地短路时仍有打击效能;
  • 高压箱具有双变压器、变频限流控制效能高;
  • 高压箱可独立工作,并可以声光报警及联动控制;
  • 高压箱动态输出电压、电流及各类报警信息;
  • 低压控制箱智能预警,触摸屏显示,并可打印输出;
  • 高压警示灯高压取电,光控自动闪亮。

技术架构及性能
周界防范高压电网系统由主台、高压箱、联网控制软件、网架、绝缘子、金属线网、负载电阻和避雷器等器件构成。
主台通过低压供电线和信号线与每个高压箱并联,高压箱分别与周界的每段高压网线连接;主台通过422接口及信号线与远程计算机联动,该计算机可与其它报警设备、视频监控设备实现联动报警。当某区段发生“有人触网”时,电网电压自动升至高压,自动调整高压打击量在30-60mc±5%范围内,使触网人不能逃脱。
设备通过软件程序和中央处理器进行智能判断,当气候发生变化时,及时对采集的信号进行校准,实现打击量自动调整和可靠预警。
“智能周界防范高压电网系统”与传统的高压电网装置的区别在于:实现了全天候可靠防范;防短路防失效、整体耗电量低;能与其它设备互动联控,快速获取事故发生地点及警情;主台与每个高压箱之间共用了电源及信号线,减少了材料和施工费用。

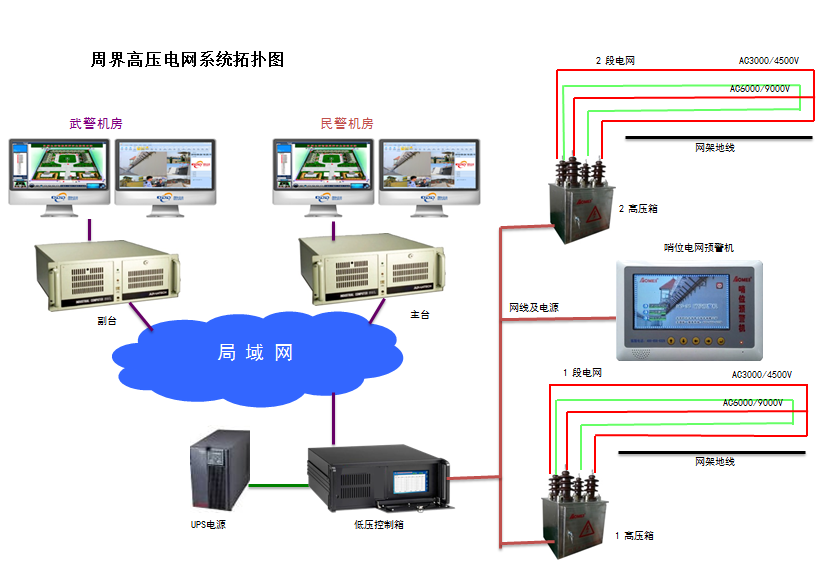

拓扑图如下:

技术参数

  • 双800W高压变压器、IP联网管理、变频限流,线间及对地都有高压;线间短路时对地仍能打击(具备防短路、防失效控制功能);
  • 对地守候电压3000V,对地升压4500V;线间守候电压6000V,线间打击9000V;每区段线网损耗功率≤50W;
  • 每个高压箱警戒: 120—200m;
  • 触网打击电量: 30-60mc±5%(可调最大打击量300mc,主台一键改变打击量);一次打击时间: 0.5—2.5s;
  • 高压发生器最大功率: 1600W;
  • 最大输出电流 ≤100mA,最小输出电流≥40mA;
  • 高压发生器联动电流:10A;
  • 485联网报警距离: ≤1200米;
  • 动态联网数据:电流/电压/状态;
  • 不锈钢机箱;

安装要求

  • 高度戒备监狱周界防范高压电网系统均采用双层(上6下4)全火线电网,防止构成攀爬条件。
  • 电网瓷瓶上均是火线,火线与火线之间必须保证压差6KV-9KV,火线对地压差3KV-4.5KV,每个网架均接地,保证有效可靠的打击量。
  • 采用双路供电,互不干扰,每段防区长度应小于150米,每段防区金属线网的功耗功率不大于100W,每段防区配以“防短路高压电网防短路控制器”使得电网短路后还有打击能力,也不会损毁变压器。
  • 每个岗楼配备一套周界防范哨位预警机,使武警及时感知警情,便于快速联动,出警。
  • 配备UPS以实现稳压和不少于4小时应急供电。实现报警后武警监控中心、监狱监控中心、各哨位联动预警功效。
  • 应采用创新的套管瓷瓶,使电网耗电量降低5倍以上、没有死角、耐压更高、美观实用、网架前端可安装警示灯、照明等、摄像机等。
  • 电网系统需铺设两路线路,自控制中心出发分两路覆盖整个周界。其中220V低压供电线采用绝缘铜线,固定于线管中。信号线敷设同样固定于线管中,周界强弱电需要分开铺设。

金属线网的安装

  • 金属线符合国标的规定,采用16平方钢芯铝绞线,用6根线组成高压网、6线制(5根火线,1根接地线)。采用钢芯铝绞线组成单层电网,金属线与线间距约为200mm。
  • 金属线网架采用能承受150KG重量经热浸锌工艺处理的直径40mm钢管金属支架,采用膨胀螺栓固定。金属线与线间距约为200mm。
  • 金属线网架安装于围墙内侧,相邻网架其间距应为不大于6m,网架下端与地面的距离约为4m。整个金属网完工后,金属线与监墙之间不能有可钻人的空间;分段点双网架应用长丝杆连接。网架进行特殊设计可固定照明灯具。

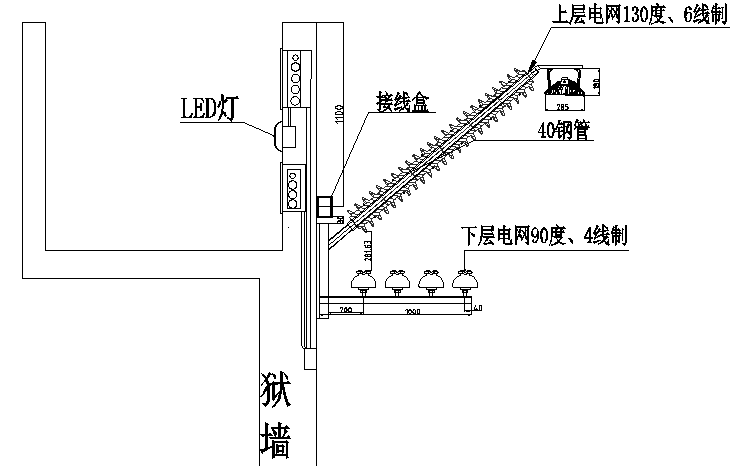

安装示意图:

绝缘子的安装
绝缘子的固定:绝缘子选用耐压15KV套管瓷瓶,固定到金属支架上。
高压箱安装
各区段的高压箱应安装于靠近金属线网两端口,并且留出足够的安全间隔区域;高压输出端应将高压电缆通过防雨帽连接到电网的金属线上。
高压箱用两金属架固定在墙上。
高压箱外壳应良好接地,高压零线应打接地钎子接地,保证接地电阻。
高压箱底部左侧孔为低压引线,右侧孔为高压引线。
接地与防雷
在高压箱处打入接地钎。
电网系统必须使用高压避雷器,控制器应充分同高压网隔离。
警示灯、牌的固定
每隔5个网架在围墙上安装高压警示牌、警示灯各一个。警示牌可夜间反光或荧光、警示灯有光敏控制。
