12线制打击定位物联网电子墙
来源:时代光华 | 作者:韩羽 | 发布:2016-10-13 | 4316 次浏览 | 分享到:

根据司法部的最新要求,监狱围墙内侧5米处副警戒线的金属隔离网上,要安装入侵报警系统,并在隔离网顶端加装4线制电子围栏,形成物理隔离、入侵报警、高压电打击三重防范,以提高监狱周界安全等级。

从节省建设资金,简化系统架构,减少故障点出发,采用集物理隔离、入侵定位报警、高压电打击于一体的新型TB-3物联网电子网墙,其管理系统可与周界高压电网、岗哨四防一体、监狱安防监控系统集成,避免越来越多的安防子系统各自为战的现象,统一规划,统一管理,达到用科技解放警力的目的。其示意图如下:

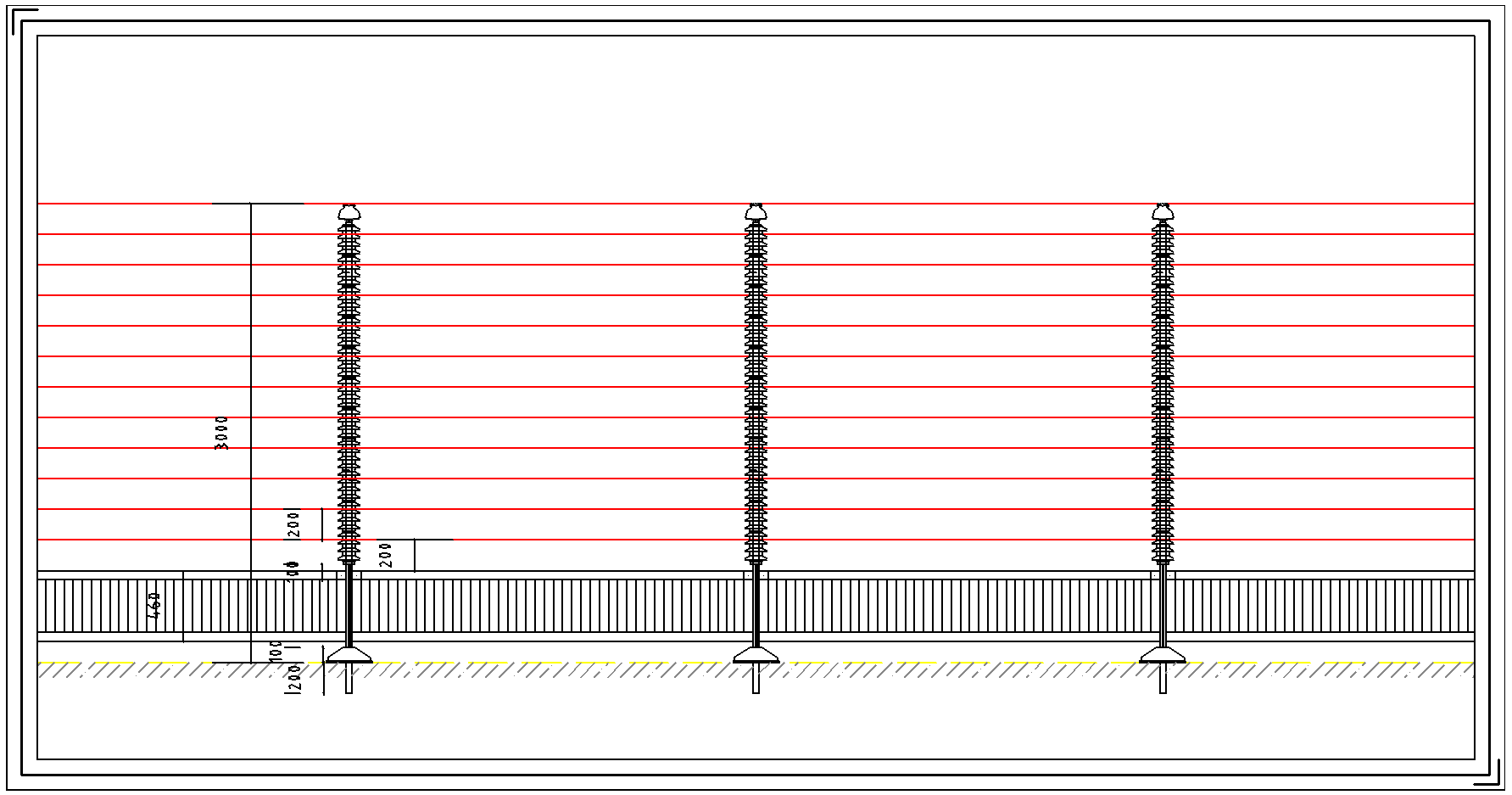

图一:物联网电子网墙示意图(高约3米)

突出优势

  • 区别于普通的电子围栏,本项目中采用的物联网电子网墙的材质坚固,难以破坏,即便不通电,本身也是一道可靠的物防设施;
  • 打击量可调,保障安全的同时最大程度降低伤人的风险;其他参数均符合国家强制性标准——周界防范高压电网装置(GB/25287-2010);
  • 卓越的防破坏、防短路功能;
  • 先进的微波震动定位入侵报警系统,可实现全天候的预警、定位、报警,极低的误报率;
  • 管理和报警平台软件可与周界高压电网、岗哨四防一体化等系统集成、联动,方便统一管理;

系统构成

物联网电子网墙主要由落地12线制电子隔离网和微波震动入侵定位报警二大系统构成。包含金属网墙、控制主机、绝缘瓷瓶/复合材料绝缘子、热镀锌网片及立柱、多功能传感器、主机及联动管理软件、供电及信号传输部分、避雷器、警示灯、UPS应急电源、机柜、接地装置及其他辅助部分。

落地12线制电子隔离网高约3米,其中底座高约0.5米,12根间距0.2米的钢芯铝绞线张紧固定于金属立柱的套筒式高压瓷瓶上,每根都是火线,对地电压3kV~4kV,线间电压6kV~8kV,形成物理防范及高压打击。
微波震动多功能传感器每隔4~5米均匀分布于落地12线制电子隔离网上,形成含进深8米左右预警区,定位精度4~5米的入侵定位报警系统。

以上二者通过同一台主机管理,并可与狱墙的周界高压电网系统、岗楼四防一体化系统、视频监控系统等安防子系统集成。

安装效果示意图:

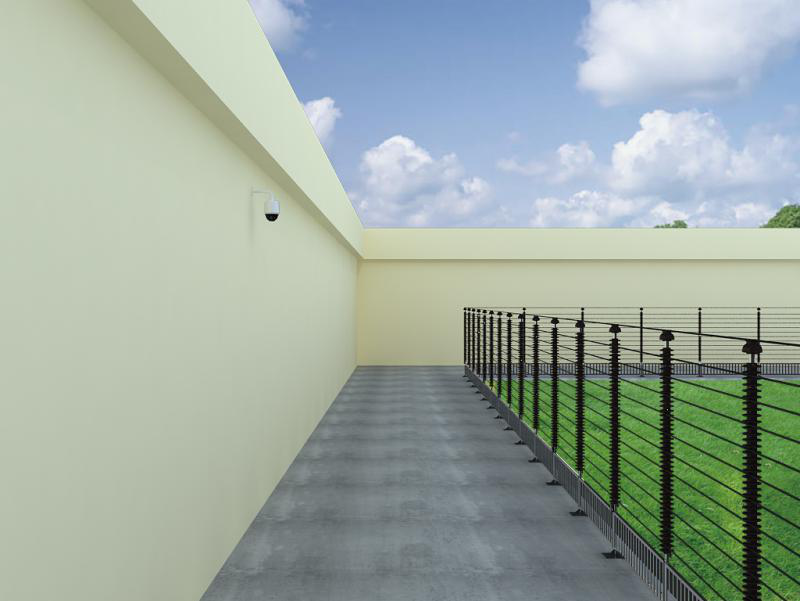

图二:物联网电子网墙安装效果示意图

微波、震动入侵定位报警系统原理

系统原理

微波、震动入侵定位报警系统主要由每5米一个多功能传感器、集中控制器(联动语音警告及喊话系统、探照灯系统)、主(副)服务器及联动管理软件、UPS应急电源及其他辅助部分组成。通过矩阵微波对射、三轴震动、温度检测感知, 智能判断, 快速联动, 实现墙外宽1米、高3米区域的全天候定位可靠预警。
其结构示意图如下:

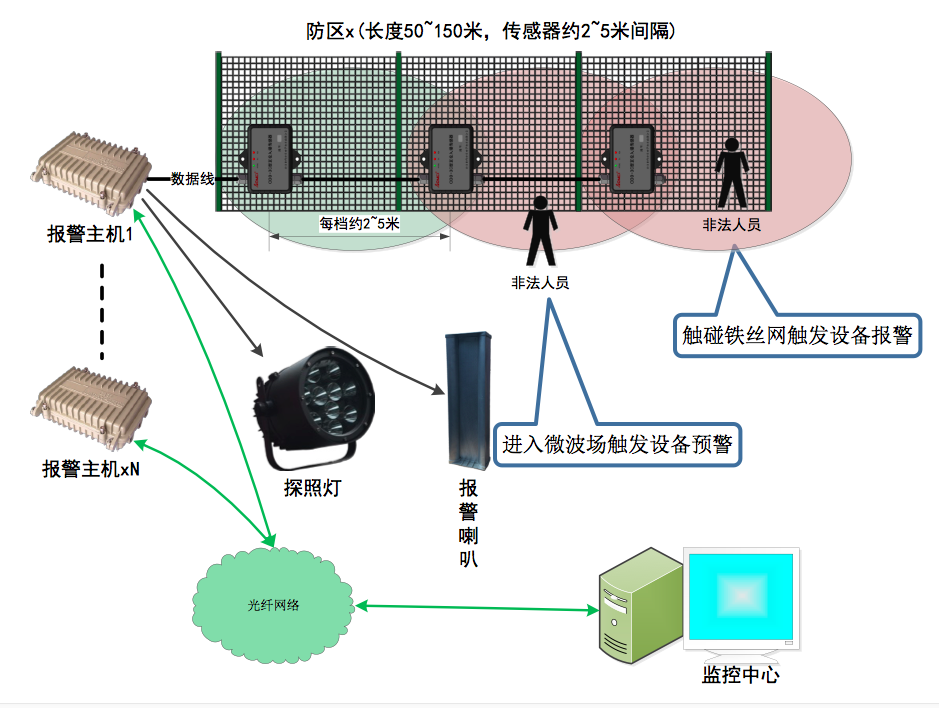

图三:微波震动入侵定位报警系统结构

与传统入侵报警系统的对比

项目 技术参数
网墙高度 约3米,其中底座高约0.5米
主要材质 钢板、角钢,不锈钢立柱及套筒式瓷瓶
立柱及网片 间距不大于2.5m,壁厚不小于3mm;网片边宽不小于40mm,壁厚不小于4mm
防腐处理 热镀锌防腐处理,耐腐蚀年限不少于15年
输入电压 交流180V~240V,最大不超过250V
打击电压 线间6KV~8KV,对地3KV~4KV,在任何天气状况下,其压差不低于3000V
电流及打击量 输出电流:30mA~80mA,打击电量:3mC~30mC
功耗 警戒时功耗小于40W,触网打击时小于200W,短路时小于300W
防短路功能 当出现多处同时触网、断网、短路情况时,网墙打击功能不受影响
多功能传感器 可实现非接触、接触、温度等检测及定位, 有线、无线信息收发
警戒范围 间隔5米安装多功能传感器, 形成矩阵探测, 实现网墙内侧宽1米、高3米区域微波对射预警和震动报警;
定位精度 ≤5米
多功能传感器功耗 ≤0.01瓦
探测方向 微波、震动均为全向
入侵响应时间 ≤2秒
告警学习 根据历史数据库学习滤除干扰;能全天候正常工作,适应各种气候环境、及各类地形地貌
网管功能 探测设备可远程更新、设备状态上报,故障自检
平台联网 电子地图展示,历史信息回放,多种安防设备联动。
系统运行控制信息与监所监控中心、省局监管指挥中心联通,实时传输系统电压、电流等运行状态、通断电工作情况和报警信息,实现联动,确保发生警情时,发出声光报警提示,使值班人员迅速判断、掌握警情,采取相应防范措施

功能描述

  1. 当有人非法接近电子网墙4~5米距离时,网墙产生预警信号,可与视频监控系统中的枪机、球机联动,发出声光警示或将现场画面在控制中心弹出(视用户需求而定)。
  2. 当有人进一步试图翻越网墙时,现场、值班哨位均发出4~5米定位精度的语音警情;如接触网线,产生非致命性打击,现场及值勤哨位均发出对应区域的语音警情,值勤哨位同时显示报警区域坐标和图像。
  3. 当出现多处同时触网、断网、短路情况时,网墙打击功能不受影响。
  4. 网墙高压控制箱有2个升压变压器分别输出2组脉冲电压,确保网墙瓷瓶/绝缘子上每根线为火线,线间6KV~8KV、每根对地3KV~4KV,在任何天气状况下,其压差不低于3000V。
  5. 网墙电压输出为交流,输出电流:30mA~80mA,打击电量:3mC~30mC,可在主服务器上调整设置。
  6. 每段防区电压在警戒时功耗小于40W,触网打击时小于200W,短路时小于300W。
  7. 网墙输入为50HZ正弦交流、220V电压,电压输出范围符合国家标准;当输入电压在180V~240V范围内波动时,系统应能正常工作,最大输入电压不应超过250V;
  8. 系统在预警状态时,保持其升压后脉冲输出;在主电源断电情况下,自动切换到备用电源上;备用电源能保证系统装置正常工作时间不小于4小时。备用电源应能保证装置正常工作,在主电源断电自动切换备用电源和主电源恢复供电过程等任何情况下,控制系统均不能出现断电情况,数据不能丢失。
  9. 通过全天候周界微震动预报警及定位系统,应能联动实现电子隔离网的守候电压与打击电压的联动切换控制。
  10. 系统运行控制信息与监所监控中心、省局监管指挥中心联通,实时传输系统电压、电流等运行状态、通断电工作情况和报警信息,实现联动,确保发生警情时,发出声光报警提示,使值班人员迅速判断、掌握警情,采取相应防范措施。
  11. 多功能传感器:可实现非接触、接触、温度等检测及定位, 有线、无线信息收发;
  12. 警戒范围:围墙和(或)金属隔离网各装一路间隔5米一个的多功能传感器, 形成矩阵探测, 实现隔离网内侧宽1米、高3米区域微波对射预警和震动报警;
  13. 非接触、接触入侵定位精度:≤5米;
  14. 每个多功能传感器功耗:≤0.01瓦;
  15. 探测方向:微波、震动均为全向;
  16. 入侵响应时间≤2秒;
  17. 告警学习功能:根据历史数据库学习滤出干扰;能全天候正常工作,适应各种气候环境、及各类地形地貌;
  18. 网管功能:探测设备可远程更新、设备状态上报,故障自检;
  19. 应用平台:电子地图展示,历史信息回放,多种安防设备联动

技术参数

项目 技术参数
网墙高度 约3米,其中底座高约0.5米
主要材质 钢板、角钢,不锈钢立柱及套筒式瓷瓶
立柱及网片 间距不大于2.5m,壁厚不小于3mm;网片边宽不小于40mm,壁厚不小于4mm
防腐处理 热镀锌防腐处理,耐腐蚀年限不少于15年
输入电压 交流180V~240V,最大不超过250V
打击电压 线间6KV~8KV,对地3KV~4KV,在任何天气状况下,其压差不低于3000V
电流及打击量 输出电流:30mA~80mA,打击电量:3mC~30mC
功耗 警戒时功耗小于40W,触网打击时小于200W,短路时小于300W
防短路功能 当出现多处同时触网、断网、短路情况时,网墙打击功能不受影响
多功能传感器 可实现非接触、接触、温度等检测及定位, 有线、无线信息收发
警戒范围 间隔5米安装多功能传感器, 形成矩阵探测, 实现网墙内侧宽1米、高3米区域微波对射预警和震动报警;
定位精度 ≤5米
多功能传感器功耗 ≤0.01瓦
探测方向 微波、震动均为全向
入侵响应时间 ≤2秒
告警学习 根据历史数据库学习滤除干扰;能全天候正常工作,适应各种气候环境、及各类地形地貌
网管功能 探测设备可远程更新、设备状态上报,故障自检
平台联网 电子地图展示,历史信息回放,多种安防设备联动。
系统运行控制信息与监所监控中心、省局监管指挥中心联通,实时传输系统电压、电流等运行状态、通断电工作情况和报警信息,实现联动,确保发生警情时,发出声光报警提示,使值班人员迅速判断、掌握警情,采取相应防范措施

工程实施

  1. 网墙整体高度在2.8-3米之间。网墙下部用角钢和方管焊成网片(高度0.3-0.6米之间)。间隔2.5米的立柱用外经40mm、壁厚大于3mm钢管,底部焊上300mmX300mmX10mm钢板,采用直径16mm不锈钢螺栓4个固定在水泥地面上。立柱钢管上套上套筒式高压瓷瓶。12根打击网线用直径16mm2钢芯铝绞线。
  2. 金属网墙由网片、立柱、边框、连接件等构件组成;网片宜为4x4角钢与方钢丝焊接构成;
  3. 立柱间距不大于2.50m,立柱壁厚不小于3mm;网片边宽不小于40mm,壁厚不小于4.0mm;
  4. 立柱、边框与网片采用抱箍、防拆卸螺栓、钢板压条等构件组装连接;
  5. 金属网墙基础根据地基情况设计,确保牢靠;
  6. 隔离网采用热镀锌防腐处理,耐腐蚀年限不少于15年;
  7. 网墙大门处设检修、巡逻门,材质与隔离网材质相同,并设锁具。
  8. 在一体式网墙上安装多功能传感器要固定在网片中心位置,在分体式网墙上安装多功能传感器要固定在连接件上。
  9. 多功能传感器供电及信号线应紧固。
  10. 扬声器和产生震动的物品不要靠近多功能传感器。
  11. 每100米安装一套区段集中控制器,每区段探照灯应按一个方向照射。
